XS250 コンピュータユニット　プログラム作るぞ　２

ＸＳのプログラム、ちびちびやってます（笑

今度はプラグに火を飛ばすとこを作ってます。
ＸＳはＣＤＩじゃなくてフルトラなんで、プログラムはちょっと面倒です。

ＣＤＩは、火を飛ばすタイミングだけ考えればいいんだけど、フルトラはそうはいきません。
イグニッションコイルに電気を流す時間も考えないといけないから、やること２倍です。
プログラム書いて、机上テストしました♪

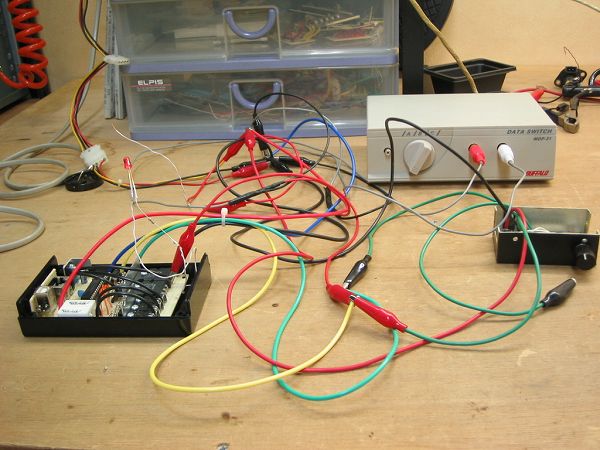

ＸＳのピックアップから出てくる信号を、ニセモノで作ってテストするんです。

線がいっぱいになってきました(^_^;）
わけわかんないです（笑

まだバグ取りしてないけど、だいたい思ったように動きました♪
自分でもわかんなくなってくるから、１気筒分のオシロのグラフでいってみたいと思います。
本当は２気筒だから、これ×２ありますけど（笑

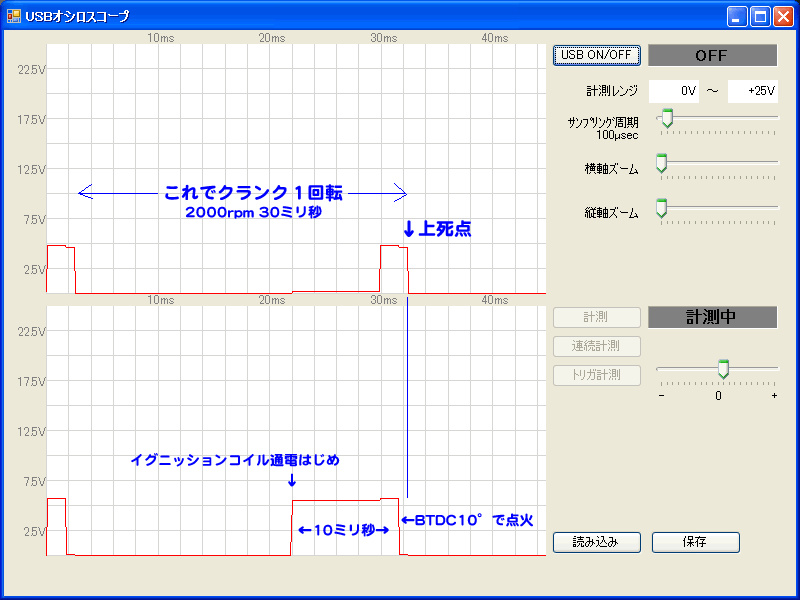

まずは２０００回転のグラフです。

上がピックアップ、下がイグニッションコイルのグラフです。

クランク１回転に１回、ピックアップから信号がぴょこっとあります。
その信号から計算して、イグニッションコイルに電気を流す時間とタイミングを決めます。
今はＢＴＤＣ１０度で点火のつもり。
ピックアップ信号のおけつが上死点なので、そのちょっと前でイグニッションコイルの電気を
切ってますね。
この瞬間　バシッとプラグに火がでるんです。
そんで、コイルに電気を流してる時間は１０ミリ秒、０．０１秒です。
これ以上の時間電気流すと、コイルがアッチッチになります。

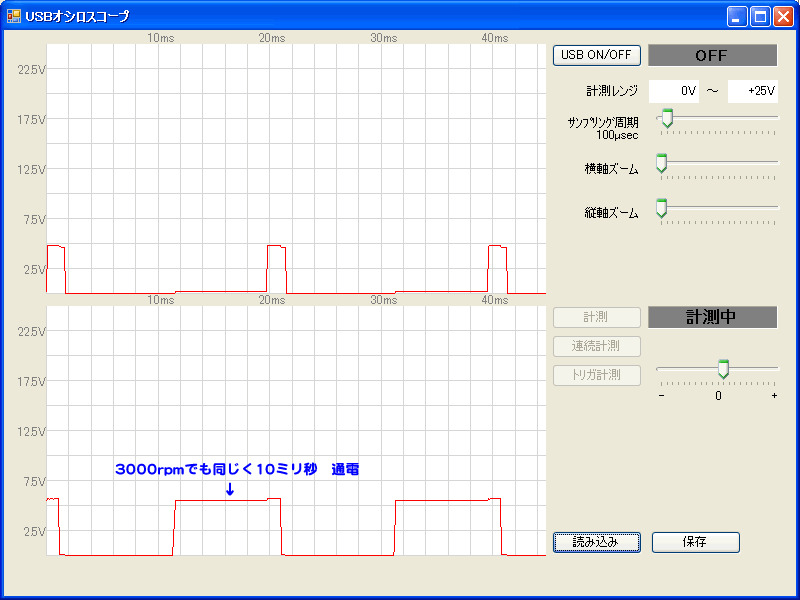

次は３０００回転。

３０００回転だから、１回転にかかる時間は短くなりますよね。
そんでも、コイルに流す時間は変わらず１０ミリ秒になってます♪
これがアナログじゃできないんですよ。
回転数に反比例して短くなっちゃうんですね。
回路の達人ならアナログでもできるんでしょうけど、おれは出来ません（笑

３０００回転が１０ミリ秒通電できる限度です。
これ以上の回転では、仕方ないのでだんだん通電時間が短くなります。

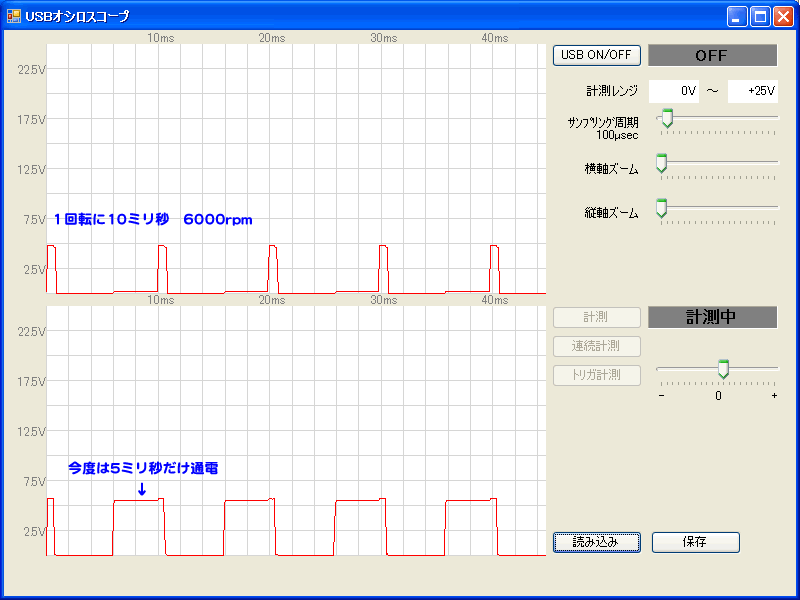

６０００回転です。

６０００回転だと、１回転にかかる時間が１０ミリ秒しかないので
コイルに流せるのは　その半分の５ミリ秒だけにしました。

ということで、３０００回転までは通電時間は１０ミリ秒で一定
それ以上の回転では、１回転の半分だけ通電するようにしてます。

あ～～　めんどくさいですね（笑
まぁ、うまくいってるってことです(^^)

次は進角部分の作りこみです♪
