ＸＳも動いてテンション↑？！ したので、次いきましょう(^^)v
次はなぜか流行ってるＳＰ－ＴＤＣです（笑
ほんとは出来るまで内緒にしとこうと思ったんですが、内緒にしてるとやってないみたいなので（笑
まとめて公開♪

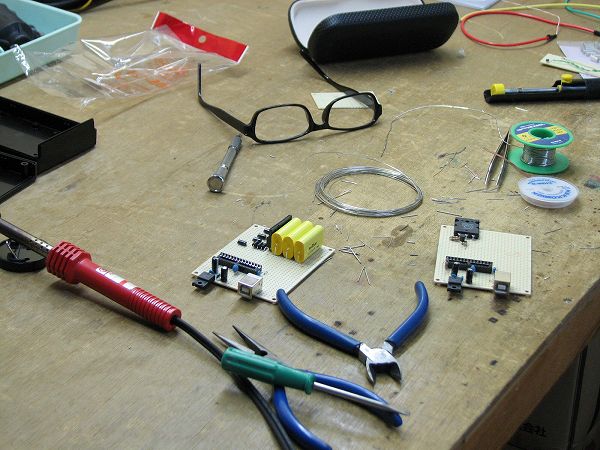

相変わらずの散らかり様です(^_^;)
今までブレッドボードでテストを重ねてたボルテックス号のＥＣＵと、
某MAXZONE出場者・・・ ← もうバレましたか(´・ω・｀) フルトラＳＰ－ＴＤＣを一緒に組みました。
基板作るときって、配置考えるのが大変なんで２個一緒に作ってます。
メインのＰＩＣ部分は同じなので(^^)

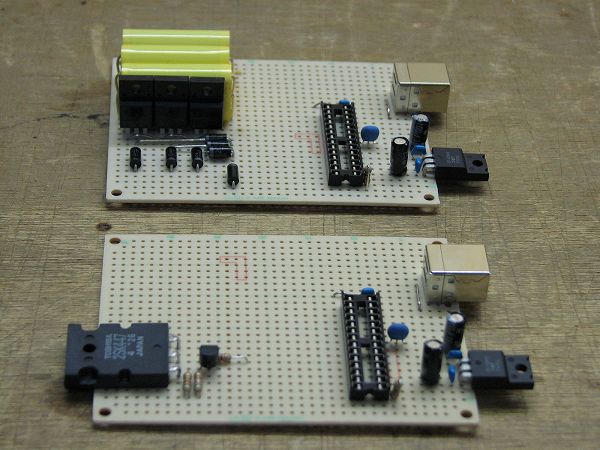

だいたい出来ました♪
上がボルテックス号、下が某MAX・・・ です。
なんか違うでしょ(￣ー￣)ニヤリッ
どっちもＮＥＷバージョンですよ♪

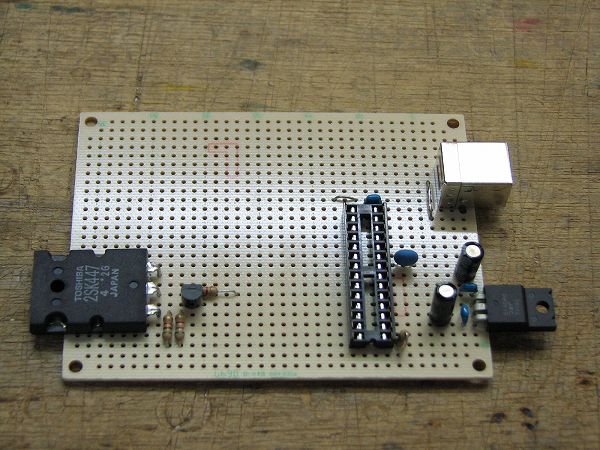

まず某MAX・・・ から。
サッパリしてるでしょ（笑
フルトラなんですけど、例の赤外線ピックアップセンサーなので入力回路がありません。
ピックアップの入力信号は、ＰＩＣにダイレクトイン！ です(^^)b
だから、右側のＰＩＣのデジタル部分と、左のフルトラのＭＯＳ－ＦＥＴ回路だけです。
簡単でしょ♪
広～い庭は、今後の拡張用のスペースです。
回路はこんな簡単ですけど、これで４ｍｉｎｉがパソコンでセッティングできるフルトラになるんですよ(^^)
次はお待ちかねボルテックス号♪
これはまだまだ回路が増えます。
今はＰＩＣデジタル部と、ＣＤＩ点火回路のみです。
こちらも赤外線ピックアップセンサーにするので、入力回路はありません。

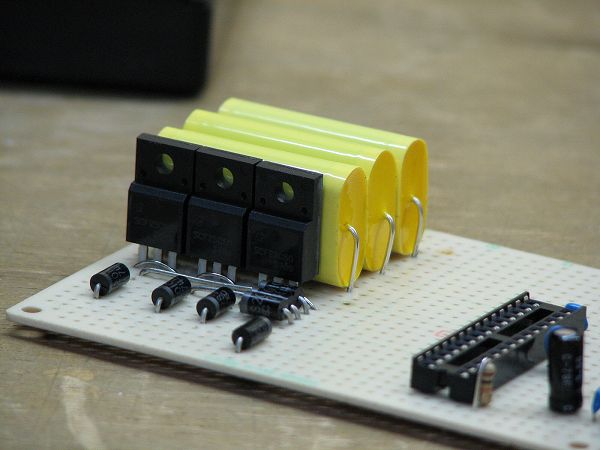

なんか普通のＣＤＩと違うでしょ(￣ー￣)ニヤリッ
これを見せたくなくて内緒にしてたんですが・・・
ＣＤＩを自作する方なら、これがなんなのかおわかりですよね♪
点火コンデンサもサイリスタもトリプルです(^^)
これ実は、3発のマルチスパークＣＤＩです！
低回転では3発マルチスパーク、高回転では３個のコンデンサで一発ドカンといってみようと思います(^^)
セレブなＳ藤さんらしく、ＣＤＩも豪華に３個分です（笑
前回、ＭＯＳ－ＦＥＴでＣＤＩ作ろうとして失敗したでしょ。
そんで、フルトラにしようかマルチスパークＣＤＩにしようか迷ったんですが
結局、両方やってました(^^)v
AC-CDIでもコンデンサ３個充電できることは確認済みです♪
点火はまだ確認できてないですけど、シュミレーター上は点火できてるので
充電できさえすれば点火できると思いますよ。
インジェクタのドライブ回路はさんざんテストしてるので、基板に回路を組み込むだけです。
センサーをふんだんに付けなきゃいけないので、完成はまだまだですが(^^ゞ
さぁ♪ 次はプログラムです(^^)
