4mini用のスロットルボディの試作をやってます(^^)/
さすがに今までとは比べ物にならない複雑な工程なので、イッパツ削り出しとはいきません。
立派なマシニングセンターならCAM設計ができれば後は削るだけなんだろうけど
もとが中華フライスではそうはいきません（笑
Fusionで設計した加工段取りで矛盾はないか、加工精度は出るか、実際に削ってみないとなんともです。
なので、加工段取りの検証のために一度試し削りをやってます。

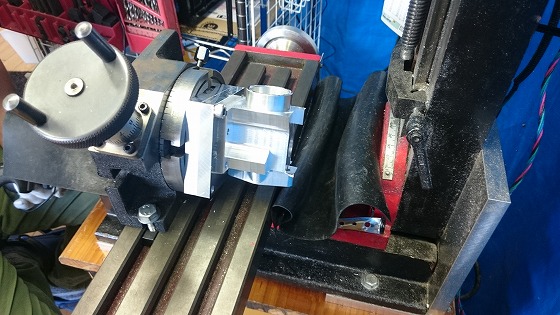

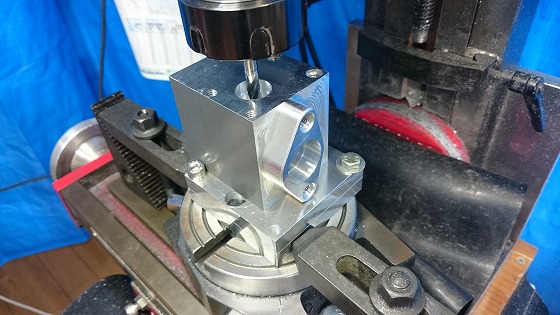

立てたり、寝せたり、斜めにしたり・・・
ここまでくると４軸にしたくなりますね。
精度が出ないところは、加工段取りを変えたりして何度もやり直しました。

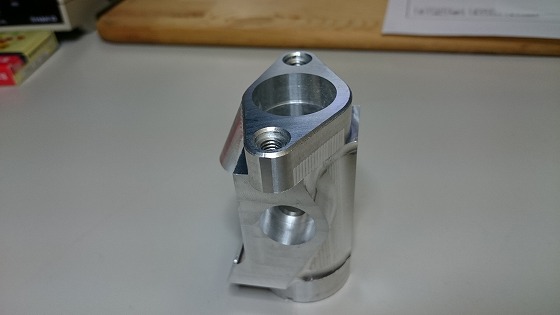

なのでボコボコになっちゃいましたが、一通りの加工はできました。
あっちこっちデコボコですが、検証用なので。
本番はもっとキレイに出来る・・・ 予定です（笑
サイズは４miniのノーマルキャブと揃えてあるのでボルトオンです。

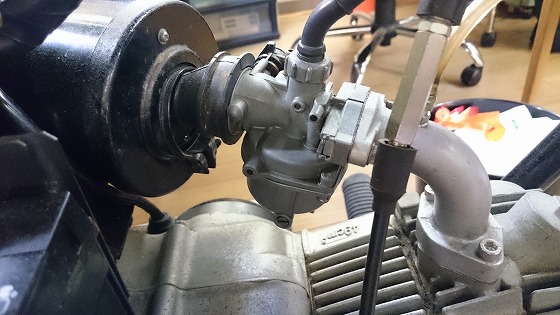

ノーマルキャブを外して・・・

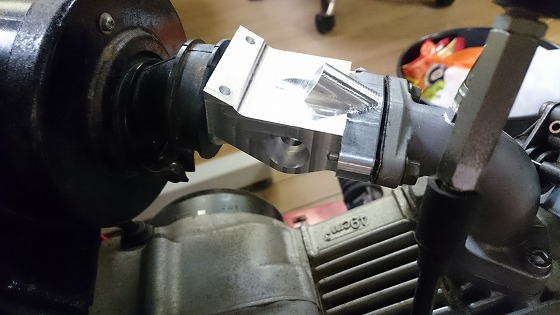

スロットルボディ装着！
バッチリですね(^^)
ここにインジェクタやら色々つくのでもうちょっと大きくなるけど
それでもキャブよりずいぶん小さいですね。
口径は２２パイにしようと思ってます。
キャブみたいにメインボアに絞りはないし、エアクリ側はファンネル形状になってるので
もう少し小さくてもいいかもしれませんね。
この辺は、実際に動かしてみないとなんともわかりません。
一通り加工段取りのメドはついたし、精度も満足いく程度にはなったので
いよいよ本加工に移りたいと思いますp(^^)q
