昨日に引き続き、小難しい回路をやってます(^^)
簡単にいえば、うまくピックアップ信号を拾えないって それだけなんですが（笑
問題はふたつ。
ひとつはノイズ耐性が良くないこと。
もう一個は電圧の低いピックアップ信号を拾えないこと。
電圧の低いピックアップ信号っていうのは、要するにクランキング時のピックアップ信号ってことですね。
そこがダメとなると、始動性がムチャクチャ悪いってことになるわけです(^_^;)
そんで無い知恵をふりしぼって、ＮＥＷ回路を考えてみましたよ♪

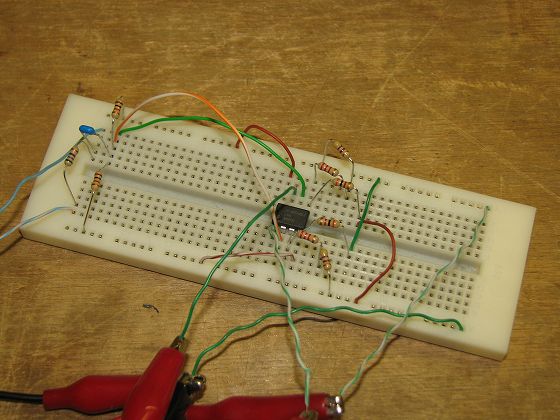

ブレッドボードで実験です(^^)
これ見ただけで、ほ～ そういうことか (^ー'*)bナルホド
って解る人は、自分でイグナイタ作ってくださいって話です（笑
ザックリ言いますと・・・
ピックアップからの２本の線間には抵抗１本あるだけで、電気をグルっと廻しちゃってます。
そんで片側の線はグランドに接続。
グランドにつないであるのと、電気を多めに流すことでノイズ対策になりゃしないか、
ってことを期待です(^^ゞ
そっからコンデンサ一個かまして信号を取り出し、２．５Ｖのバイアスをかけて
信号をプラス方向にシフトです。
んで、オペアンプでコンパレータ回路を組んでまして、これは今まで通りなんですが
信号の取り方を変えました。
プラス側はそのまま基準電圧を超えたところを見てまして、
マイナス側は基準電圧を下回ったところを見るようにしました。
てことなので、今度はプラス側の基準電圧と、マイナス側の基準電圧が別々になってます。
こんな感じで信号判断してみたので、ダイオードを使わずにすみました。
なので、ダイオードの電圧降下も無いので、ちっちゃい信号も拾えるはず(^^)b
さっそくオシロでテストです♪

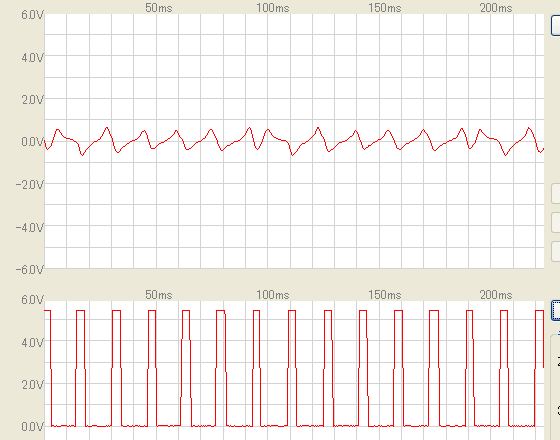

上がピックアップ信号。
600rpmくらいで、わざと電圧を１Ｖ以下にしてみました。
これで今までのように全波整流してたら拾えないレベルの信号です。
下がオペアンプからの出力で、プラス側の波形です。
ピックアップ信号のプラス側の山に反応してますね♪
ちっこい信号でもちゃんと拾えました(^^)

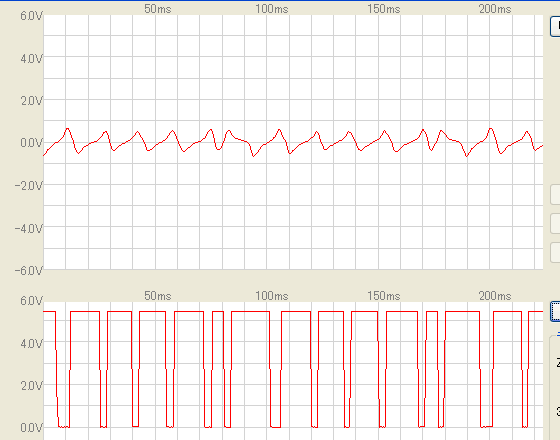

今度はマイナス側。
下がオペアンプから出力してるマイナス側の波形です。
回路の都合上、プラス側とは波形が逆で、ＯＮ時５Ｖになってますが
そんなのはどっちでもいいんです♪
今度はピックアップ信号のマイナス側の谷に反応してますね。
こっちもうまく拾えてます(^^)
てことで、一応、考えたとおりの動作はしましたよ ワーイ♪♪＼(^ω^＼)( /^ω^)/♪♪ワーイ
次は、この回路で点火ノイズ耐性のテストですね(^^)b
