次です♪
次は４ｍｉｎｉ用ＳＰ－ＴＤＣです♪
ってか、西の変態仮面さんのＳＰ－ＴＤＣです♪
ってか、赤外線ピックアップが付けられる４ｓｔ単気筒ならなんでもいい用 です（笑
４ｍｉｎｉ用といっても、ＳＰ－ＴＤＣ２以降に作ったものでも色々あるんですね。
ひとつは、ノーマルピックアップとノーマルジェネ信号を使ったフルトラ仕様。
エンジン側はいっさい変更しないで、ＣＤＩ点火からフルトラ点火に変更するタイプです。
ＩＧコイルだけフルトラ用のに交換すればＯＫです(^^)b
ただ、中華エンジンだとピックアップ波形もジェネ波形も暴れるので使えません(>_<)
もういっこは、赤外線ピックアップのＣＤＩ点火。
こちらは、フライホイールに白黒塗装をして、ピックアップコイルを赤外線ピックアップに交換します。
点火はノーマル同様のＣＤＩ方式です。
ピックアップコイルを交換してしまうので、４ｍｉｎｉじゃなくても
赤外線ピックアップを付けられるＣＤＩ方式のバイクならＯＫってことになりますね。
んで、今回の西の変態仮面さんのは・・・ どっちでもないです（笑
中華エンジンなんで、ピックアップ＆ジェネ波形は使えません。
なので、赤外線ピックアップのフルトラ仕様です♪

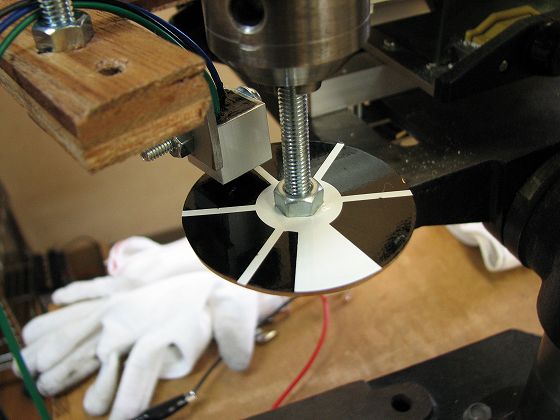

赤外線は６信号。
先日完成した赤外線ピックアップ仕様のＲＤ４００、ＣＢ３５０Ｆと同じパターンですね。
これも６信号ですけど、赤外線なんでカタナ問題はありません（笑
単気筒ですから、ここまで信号数がなくてもできるんですけど・・・
西の変態仮面さんは、なんとインジェクション仕様なんですね～(^^)
細かく制御できるように、信号数も４気筒と同じにしてみましたよ♪
で、結局このＳＰ－ＴＤＣで何ができんのか？ といいますと。。。
ピックアップコイルが赤外線になるんです♪
てことは、中華エンジンの振動でフライホイールがブレブレでも問題ないのです┌(*￣0￣)┐ ワーッハッハッ
点火方式がフルトラになるんです♪
プラグの火がビシバシッになりますよ。
フルトラだと高回転が心配でしょうが、15000rpmでも問題無いのは実証済みです。
ただ、バッテリーには厳しい仕様です（笑
３Ｄ進角になるんです♪
４ｍｉｎｉにそこまでいるのか(〃 ・・)ノ って話もあるかもしれませんけど
かっこいいでしょ ３Ｄ進角ってだけで（笑
バキュームセンサー一個付ければ 即３Ｄ進角です(^^)
ＳＰ－ＴＤＣですから、進角調整がボリュームくりくり♪ でできるんです(^^)b

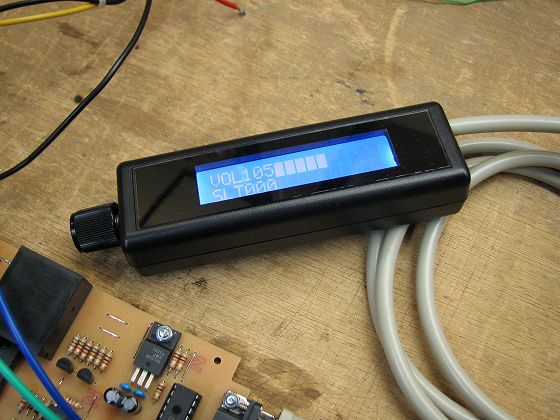

液晶表示もついてますよ（笑
表示してんのは、ボリュームの値とバキュームセンサーの値です。
走りながらボリュームくりくりして、いい感じの点火タイミングを探したら
液晶に表示してる数字を、パソコンで点火マップに入力すればいいんです(^^)b
バキュームセンサーの値は、バーグラフがびょんびょん動くから面白いんです（笑
面白いだけじゃないですけど(〃 ・・)ノ
それからそれから♪♪♪
あとからインジェクションが付けられます♪♪♪
てことは・・・
そう！ イグナイターじゃなくてフルコンになるんですね。
てことで、４ｍｉｎｉ用ＳＰ－ＴＤＣもできたんで来週送りますね(^^)
あっ 忘れてました。

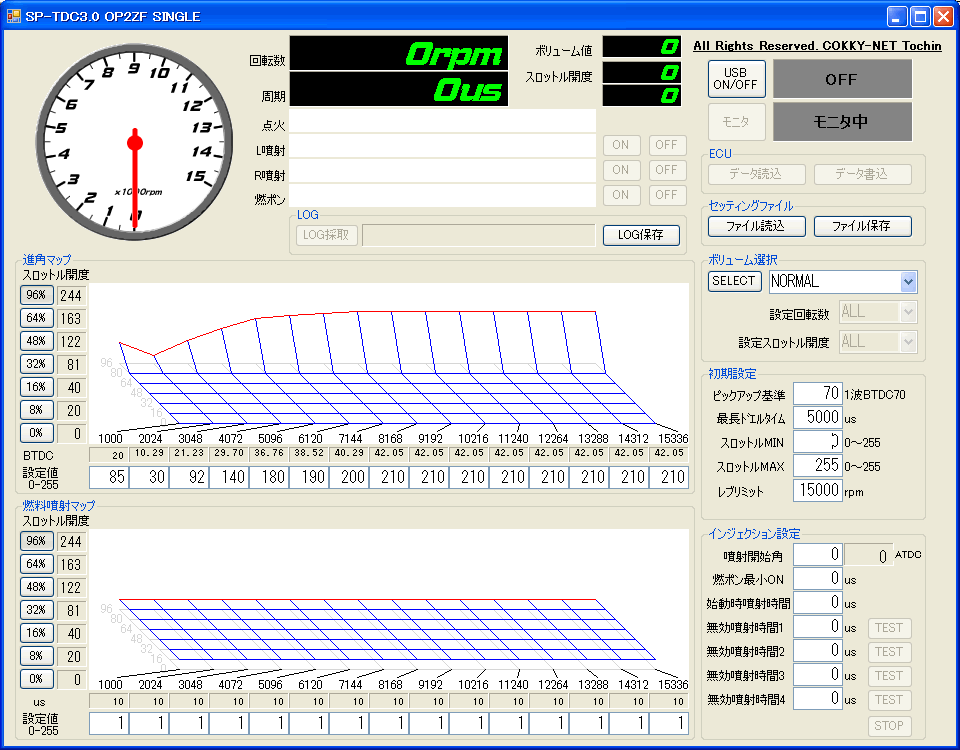

パソコンセッティング画面は、こんなのです♪
３Ｄ点火マップはウソですけど、調整範囲はＢＴＤＣ５～ＢＴＤＣ５０までありますんで
どうぞエンジン壊しちゃってください（笑
