本日は出勤日でございます(^^)
出勤日は田んぼ仕事で呼び出しくらうこともありません(^ー^)ノ
なので、落ち着いて前回の新しい入力回路の実験です♪
低い電圧のピックアップ信号でもプラス、マイナス波形とも拾えるように改善したのと
耐ノイズ性のアップ・・・
のつもりで考えた回路です(^^)
今日は実際にIGコイルとプラグを4本つないで、バシバシしてみます。

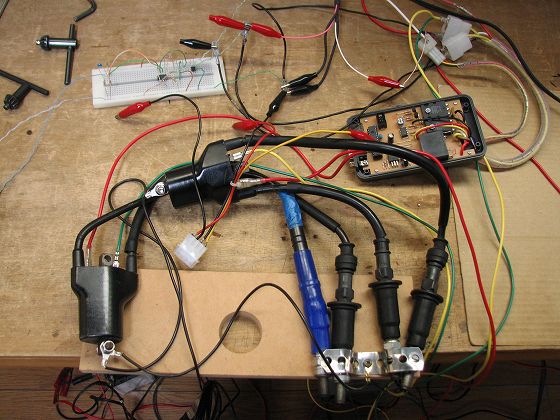

手前にあるのがIGコイル×２とプラグ×4本。
奥左の白い長四角のブレッドボードが新しい入力回路です。
右の真ん中へんにあるのがITOさんのSP-TDC2ですね。
こんだけ至近距離でバシバシやって大丈夫なら耐ノイズ性はOKでしょう♪
実験は、ピックアップコイルとSP-TDC2の間に新しい入力回路をはさんでます。
ＳＰ－ＴＤＣ２本体は、ＩＴＯさんのものなので、この状態だと点火がバラバラになってたものですよ。
本当はプリント基板上の入力回路を変更すればいいんですが、
まずは新しい回路をノイズフィルタ的にかませてみました。
都合、新しい入力回路 → ＳＰ－ＴＤＣ２本体の入力回路 と
ダブル入力回路になっちゃってます。
完全に無意味です（笑
さて♪ ボール盤をまわしてバシバシしてみましょう(^o^)／

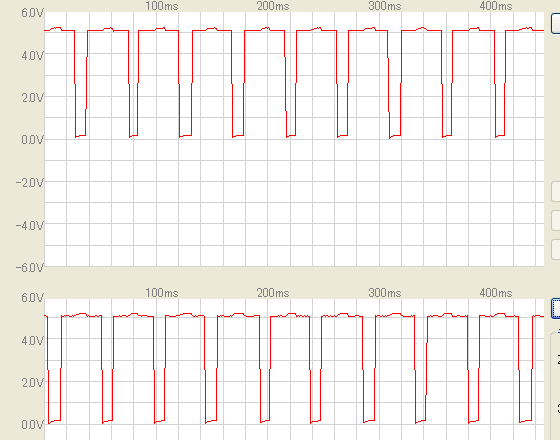

１・４番と２・３番の点火信号出力の波形です。
キレイに点火するようになりましたよ♪
手前ではプラグが怖いくらいバシバシいってます(^_^;)
回転数も変えてやってみましたけど、
どうやってもノイズが入る気配はありません♪
なかなかいい感じです(^^)
成功ですね♪
これで回路の基本はＯＫってことです。
あとは、どこを調整できるようにするかとか、
プリント基板を新造するのか、追加基板でいくのか、そういうところの検討です(^^)b
