今年もあと少しですね。
今年の仕事納めは、念願だったフライス盤のCNC化をやってます (￣∀￣*)イヒッ
ベースのフライス盤は、XJ9512っていうヤフオクによく出てる安いフライス盤です。
そこにこれまた安いステッピングモーター＆制御ユニットでCNC化してるとこです。
制御ユニットは随分前に買ってあったんですけど、なかなか時間が取れなくて今になっちゃいました。

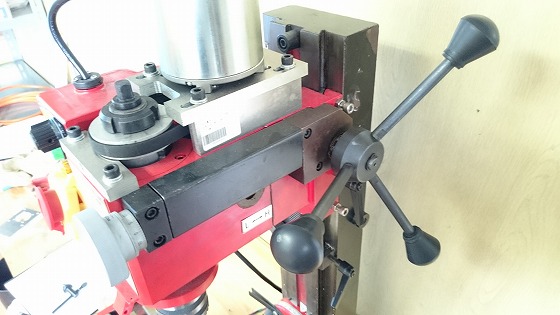

このフライスはZ軸が台形ネジじゃないので、このままではステッピングモーターがつけられません。
なので、手動フライスの状態で比較的簡単なX軸Y軸の改造パーツを作りました。
先にX軸Y軸だけCNC化して、それでZ軸用のパーツを作ろうという魂胆です(^^)b
X軸Y軸の台形ネジは、日本製の３ｍｍピッチの台形ネジに交換しました。
ボールネジでも良かったんだけど、例によって安く仕上げたかったので（笑

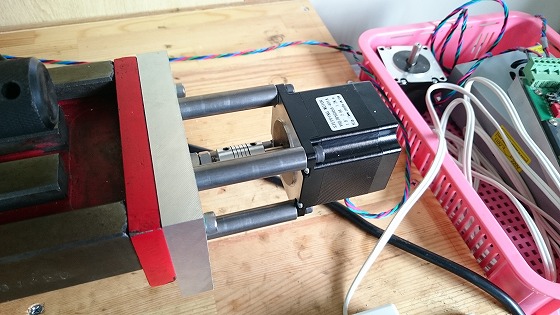

んで、X軸がこれ。

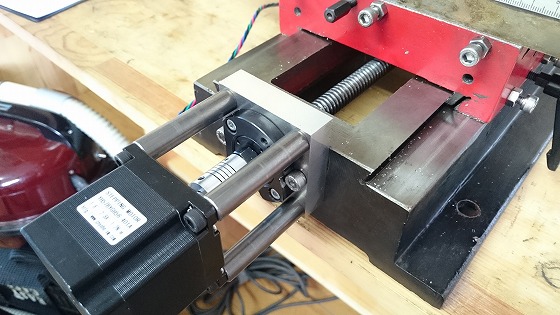

Y軸は、なんと もともとがベアリング無しだったんでベアリング支持に変更しました。
中華クオリティにジャパンクオリティを追加するのはなにかと大変で、遊びだらけのところに
ほとんど遊びがないパーツをつけると、いたるところにしわ寄せが(^_^;)

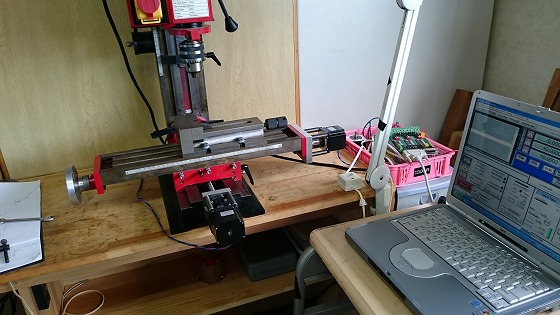

XY軸だけCNC化したところで、Z軸のパーツを作ります。

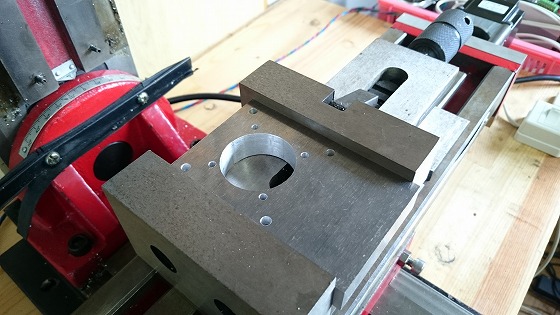

10ｍｍのエンドミルで35ｍｍの穴を掘るっていう、手動では不可能な加工ですね。
このために先にXY軸だけCNC化しました(^^)b
そこそこの精度で削れたので、あちこち調整していけば100分台の精度は出せそうですよ。

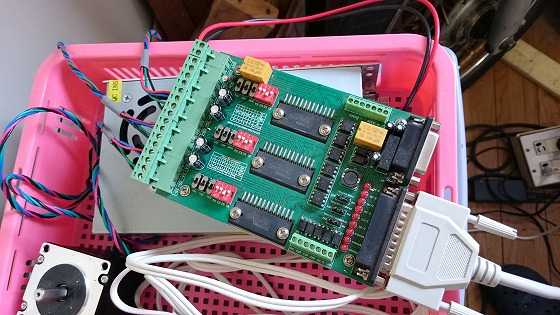

制御基板も超お安いものだけど、
このくらいの回路なら うちでも作れそうなので、壊れたところで安心です(^^)
というところで今年はおしまい。
来年はZ軸の改造からですね。
あとは軽く大掃除して本年のお仕事は終了です。
