さぁ♪ 今日はディグリー２５０のSP-TDCですヾ(=^▽^=)ノ

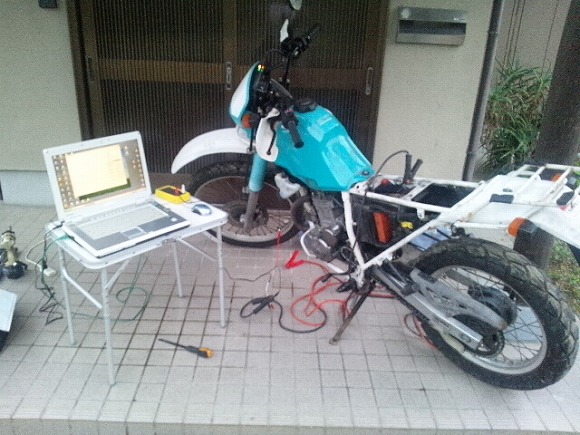

この方は、ブログでも紹介されてるからいいかな(^^ゞ
メルメルさんのディグリー２５０です。
ご本人ブログはこちら♪
ディグリーは４ｓｔ単気筒なんですが、かな～り苦労しましたよ（笑
プログラムとしては、過去最高に難しいです(^^)
っていうか、今まで不可能だった仕様なんですよ(^^ゞ
何が不可能だったかといいますと、

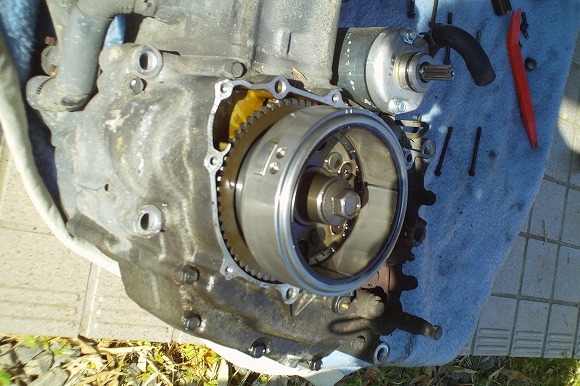

ディグリーはフライホイールに突起があるタイプなんですが・・・
こんな なってます。
突起がひとつだけ・・・
フライホイールがオイルに浸かってる・・・
突起の位置関係は４MINIとほぼ同じで、突起の始まりがＢＴＤＣ２８、終わりがBTDC１０です。
ノーマルの点火タイミングはＢＴＤＣ２８固定進角。
なので、これではデジタル進角のＳＰ－ＴＤＣには出来ないわけです。
ということで４ＭＩＮＩの場合は、信号の数が足りないので赤外線ピックアップ作戦になるわけですが
ディグリーはオイルに浸かってるんで、赤外線も使えません(>_<)
さて困りました(^_^;)
短い突起が1個だけで、位置もＢＴＤＣ２８ではそれ以上進角できないし
無理にやったとしても１回転遅れの制御になってしまいます。
そうすると、点火タイミングが最大９０度くらいもズレちゃって、エンジンかかるけど使い物にならないんです。
結果、最大進角ＢＴＤＣ２８で、あとは遅角方向にしか制御できないんですね。
ということで、４ＭＩＮＩは赤外線ピックアップという作戦でデジタル進角を実現してたわけです(^^)b
でも！！！
どんなバイクでもセミオーダーで作ります！ って豪語してるんで、出来ないとは言いません（笑
ということで、禁断のノーマルフライホイール＆ピックアップコイルのままで
デジタル進角を実現させることにしましたよ♪
以前は出来なかったけど、あれからかなりノウハウもたまったんで
今なら出来るでしょ(￣‥￣)=3 フン
これができれば、４ＭＩＮＩもノーマルフライホイール＆ピックアップコイルのままで
デジタル進角制御ができます♪
キモはクランク回転のスピード予測です(^^)b
これだけは実車でテストを かな～り繰り返さないと満足のいく点火タイミングは出ませんので
ＪＡＺＺの登場です。

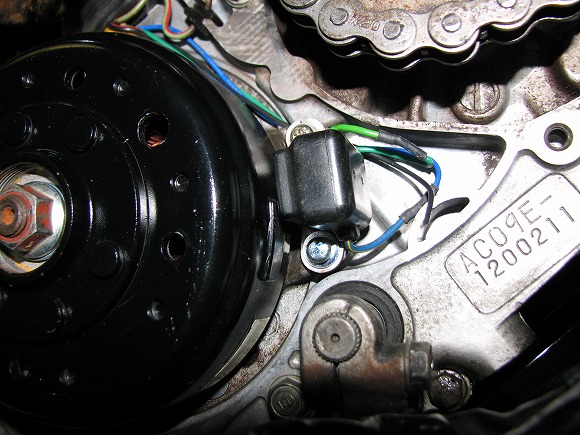

まずは、ピックアップコイルをノーマルに戻します。
いままで赤外線だったんで白ラインも残ってますが、これは全く使ってません。
普通にフライホイールの突起とピックアップコイルだけです。

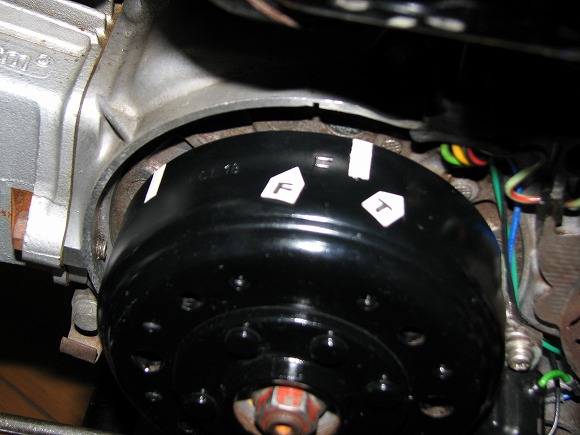

そうすると、普通はＦマークまでしか進角できなくなります。
ＪＡＺＺのＦマークはＢＴＤＣ２７だったかな？！

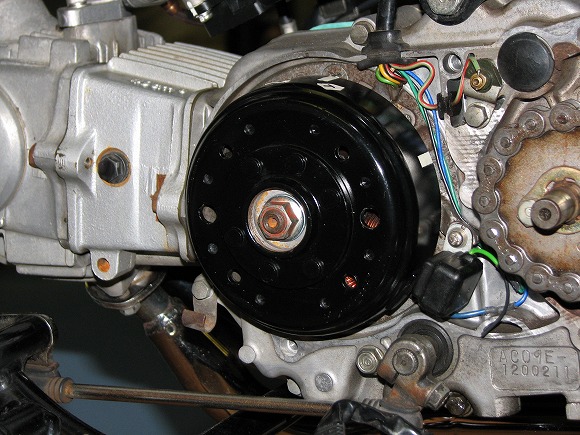

ここまでしか進角できない理由は、フライホイールの突起です。
見えるかな？！
突起がピックアップコイルにさしかかる位置がＦマークになるんです。
これより前にはなんの信号も来ないので、これ以上進角させることができないんですね。
これを今までのノウハウを使って、プログラムだけでなんとかしましたよ(^^)v
信号が１個しかないわけだから、当然、次の回転の点火タイミングにしかなりません。
そのためには、次の１回転が何マイクロ秒で廻るのか、正確に予測しないとタイミングがズレてしまいます。
チョー難しいので、さすがに今回は企業秘密ですが（笑
他の仕事もやりながらですが、期間的にはプログラムだけで１ヶ月かかりました(^_^;)
そんで、赤外線ピックアップタイプと同等とはいいませんが、
かなり満足できる点火タイミングが出せましたよ♪

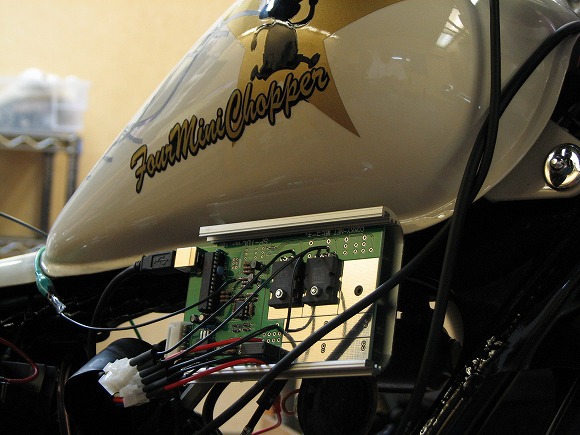

ＪＡＺＺにもＳＰ－ＴＤＣ Ｖ１２０をこれ見よがしに装着して（笑
これ、フタ開いてますが、仮止めじゃなくて本設置してありますよ(￣∀￣*)イヒッ
ＪＡＺＺはインジェクション仕様になっちゃってまして、
キャブに戻すのもめんどくさいので、結局テストのために
4ＭＩＮＩインジェクションタイプのＮＥＷプログラムを作っちまいました（笑
ディグリー用は、ここからインジェクション機能を外せば出来上がりです♪
さぁ♪ それではご覧頂きましょう(￣‥￣)=3 フン
まずは普通にＢＴＤＣ２７までの進角です。
ここまでは、他のＣＤＩでも出来ることですよね。
そんじゃ、禁断のＦマーク越えをどうぞ♪
どうっすか！ (≡^∇^≡)ニャハハ
タイミングライトの動画はなかなかキレイに撮れないんですけど、
そんなにブレてないでしょ(^^)b
これで他のＳＰ－ＴＤＣと同じく、ＢＴＤＣ５～ＢＴＤＣ５０が進角調整範囲です。
ピックアップ部の改造が無いので、ポン付けとは言いませんけど、かなり簡単装着になりました♪
回転スピード予測が、すんご～く難しかったですけど、なんとか実現できましたよ(^^)v
フィーリング的には、言わなきゃ赤外線センサータイプと変わらないし
点火はフルトラになってるんで、力強いアイドリングですよ♪
これでディグリー２５０と４ＭＩＮＩ 制覇ですね♪
メルメルさん♪ 大変長らくお待たせしましたが、近日発送予定ですヾ(=^▽^=)ノ
