先日できあがったSP-TDC Ｖ２．２。
ＩＴＯさんが早速テストしてくれまして、その結果メールがきました♪
当然ＯＫでした(^o^)／ とくると思ってメールを開くと・・・
「初爆はあるものの、始動しません」
なにーーーー！！！！
マジかっ orz
やっぱり、さきばしって基板作ったのはまずかったか(>_<)
それにしても、なんでＮＧ？！
ＩＴＯさんから実車テストしますか？ という ありがたいお言葉♪
もち！ やらせていただきます(・_・ゞ-☆
ということで、本日午後、カタナ４００ターボでＩＴＯさん参上です（笑
早速、ピックアップ波形から順にチェックしていきました。
ピックアップ波形はＯＫ・・・ だけど・・・ あれ？ 電圧高いな。
もともとクランキング時の電圧が低すぎて、今回のＳＰ－ＴＤＣ Ｖ２．２になったわけですが(^^ゞ
クランキングでも４Ｖくらいありました。
まぁ、高い分にはいいはずです。
次にオペアンプからＰＩＣにいく信号は・・・
あ゛～ メチャクチャです(^_^;)
これが原因ですね。
では、なんでこうなるのかですね。
今回Ｖ２．２で新造した入力回路、ピックアップ波形を２．５Ｖ上にシフトするとこは
どうなってるんでしょう？！
・・・
・・・
( ‥) ン? なんだこれ？

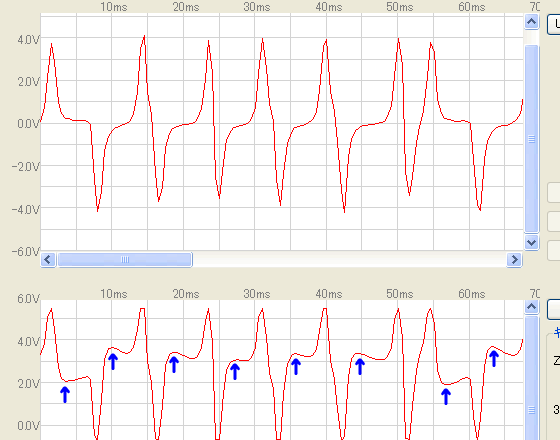

上がピックアップの波形で、下は本来２．５Ｖ足しただけの波形になるはずが・・・
波形のカタチが変わっちゃってます(^▽^;)
波形が歪んでるってことですね。
矢印のとこが本当は２．５Ｖで平坦になるはずが、なんでしょう、このちょっとした丘みたいのは(ーー;)
この変な丘にも反応してしまってるようです。
とりあえず、判断基準の電圧を上げてみましたけど、
そうするとやっぱり拾えなくなる信号も出ちゃって、結果、失火してしまいました。
ＩＴＯさんのお話でも、寒くなってオイルが固くなるとクランキングのスピードもかなり落ちるとか。
それでは基準電圧をあげるわけにもいきませんね。
しかも、今までなかった現象で、ピックアップ単体での発生電圧より
ＳＰ－ＴＤＣ Ｖ２．２をつないだほうが電圧が高くなってました。
ん～ こりゃ明らかに入力回路の設計ミスですね orz
まだまだ電気がわかってないようです、おれ (^^ゞ
とりあえず考えますってことで、今日はおひらきにしまして
ITOさんが帰ったあと、こりゃ基板作り直しかぁ アタフタ ヘ(￣□￣;)ノ ヽ(;￣□￣)ヘ アタフタ
と、考えた結果、なんとか基板作り直しはまぬがれました ε- (￣、￣A) フゥー
若干の抵抗値の変更で、波形の歪みは解決できそうです♪
机上テストでは、いかに低い信号電圧でも拾うかに重点をおいてたもんで
高い電圧のときにやらかしてしまいました(^^ゞ
ん～～～♪ カタナ・・・ 手ごわいですねぇ（笑
