昨日こちらでもイグナイターテスト装置もどきでやってみましたが、
現象再現できませんでした。
次はどうしようかな～ と思ってましたら、ITOさんからピックアップコイルでは？ とのこと。
確かに、ピックアップコイルはカタナのものではありませんでした。
そんで、カタナ２５０のピックアップコイル＆ローターを貸してくれるとのことで
次の一手は、早速ホンモノをお借りしてのテストです(^^)

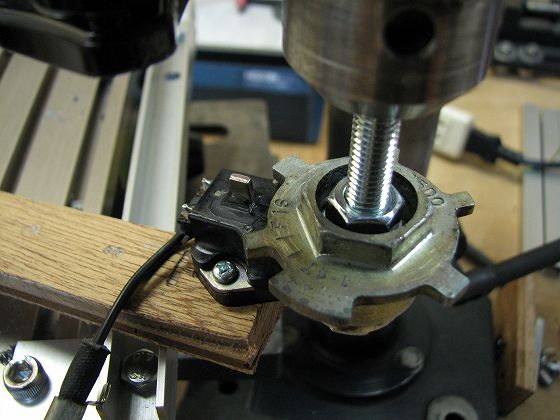

お借りしたピックアップコイル＆ローター。

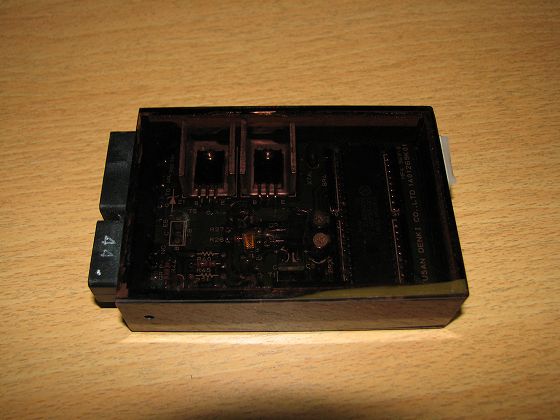

それから、ITOさん修理済みのノーマルイグナイターもお借りしました♪
スケルトンケースでかっちょいい(^^)
ついでに中身も見て勉強させてもらいました♪
入力回路の抵抗値がＳＰ－ＴＤＣ２よりずいぶん少ないようでした。
さてはこれが原因かぁ？！

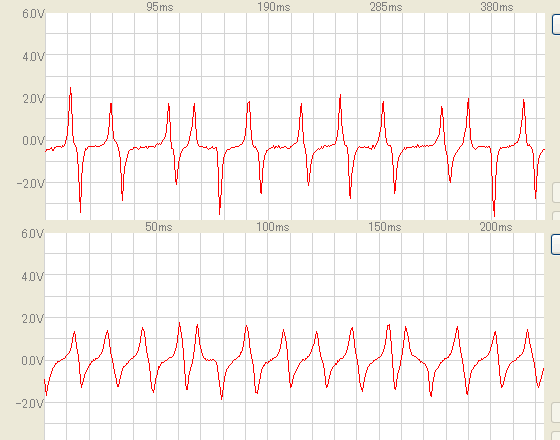

まずはピックアップ単体で波形をとってみましょう。
上がＩＴＯさんのイグナイターテスト装置。
下がお借りしたピックアップコイル＆ローターを使ったこちらのテスト装置。
違うのはボール盤だけなんですけど、なぜか波形がちょっと違いますね。
なんででしょ？？？

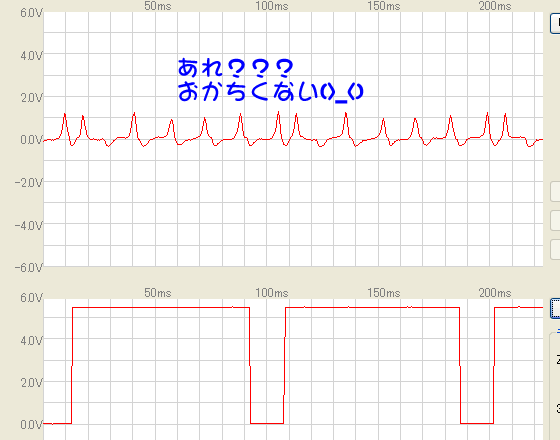

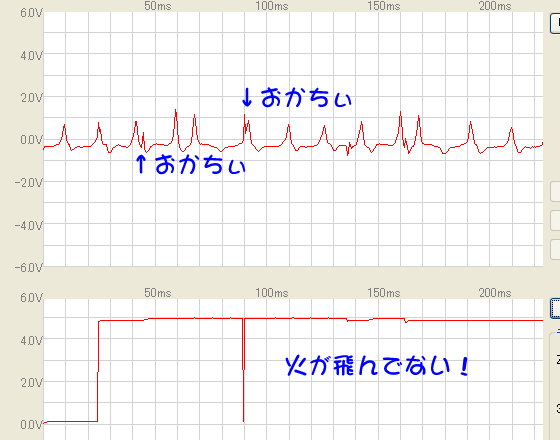

で、入力信号（上）と出力信号（下）も送っていただきました。
確かに入力信号からして、ちょっと変です。
ひとつのヤマのはずなのに、中国の風景画のようになっちゃってます。
これで誤動作してるわけですね。
では、こちらでも同じことをやってみましょう(^o^)／

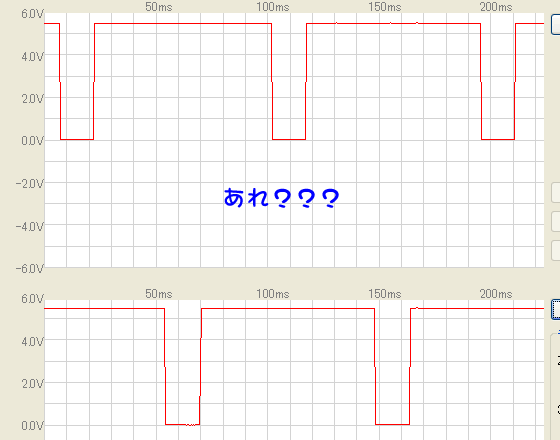

ん？？？
ホンモノのピックアップコイルとローターを使ってるのに現象がでません・・・
ＩＴＯさんのお話では、最初は良いけど１分もすると点火しなくなるとのこと。
んじゃ、しばらく動かしておきましょう♪
ず～～～～～っと見てても、規則正しい点火信号だけで
見てたら眠くなってきましたヽ( ￣○)ゞ。o○ファ~~♪
おかしいな、全く現象がでないぞ？？？
てっきりピックアップコイルが犯人かと思ったんですが・・・
ヤツはシロのようです(ーー;)
困りましたね(^_^;)
次の二手はどうしましょう。
あとは、カタナターボを貸してくれ(*・人・*) オ・ネ・ガ・イ♪
というしかないでしょうか（笑
