さぁ、次はおだ。さんバージョンのオシロ基板を作ってみました(^^)
まず、回路図をもとにイラストレーターでパターンを書きます。
ユニバーサル基板の半分のピッチの１．２７ミリピッチ、線幅０．６ミリでも余裕でできるので
配線の自由度がかなりあがりました♪
そんで、カッティングマシーンでパターンマスキングのシートを切り出します。

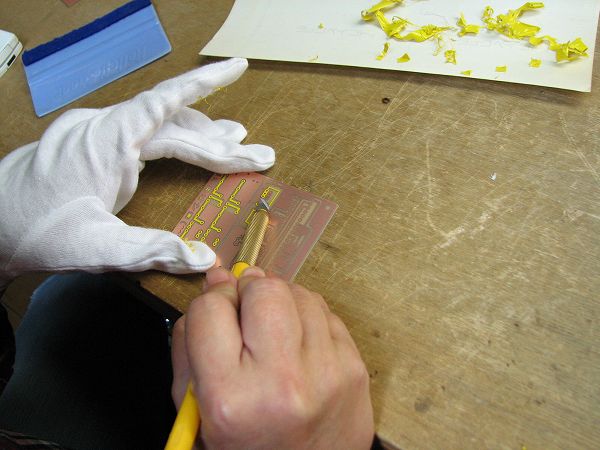

そのシートを生基板に貼り付けて、エッチングする部分だけ剥ぎます。
これ、ちょっと めんどくさい(^_^;)
おだ。さんは「そう？」って なんなくやってますけど、おれは1枚やらないうちに飽きてきます（笑
もうちょっと良い方法を考えないといけませんねぇ。

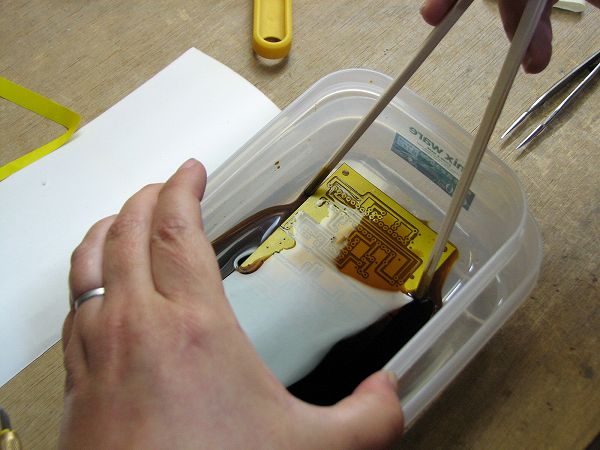

そしたらエッチング♪
タッパーの中でエッチング液にひたします。
液はほんのちょっとで出来るんですね。
温めると早いんで、タッパー二段重ねで湯せんしました。
エッチング液も結構 何回も使えるみたいです。
10分くらいでエッチングが終わりました。
そしたら基板を洗って、マスキングのシートを剥がします。
これもガッチリくっついてて、めんどくさい(^_^;)

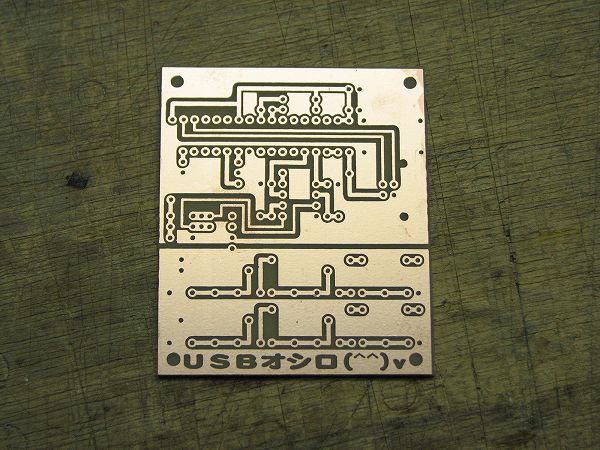

んで、できた おだ。バージョン オシロ基板がこちら♪
なかなかそれっぽくなりましたよ(^^)
上がPICのデジタル回路部で、下が計測用の分圧抵抗アナログ回路です。
ベタグランドをわけてみました。
そしたら、穴あけなわけですけど・・・
前回は１ミリドリル刃をくわえられなくて断念でした orz
sunaさんから、精密チャックが１００均にあるかも？！ って情報を頂いたんで
同じ県内の１００均ならあるかなぁと思ってみてきましたよ。
どこにあんのかなぁ～ と探し回ってたら
お？！
これいいんじゃね？！
ってことで発見♪

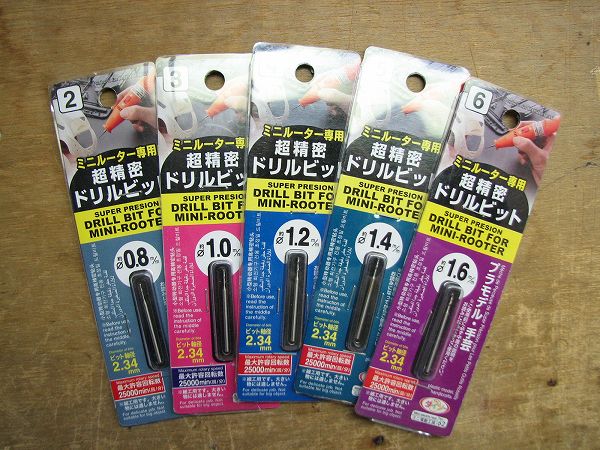

根元が太いドリル刃そのものがありました（笑
1本１００円です(^^)
大人買いしても５００円でした(^o^)／
折れやしないか若干心配ですけど、基板に穴あけるだけだし、手持ちドリルじゃなくてボール盤だから
いっか(´▽`) ってことにしました♪

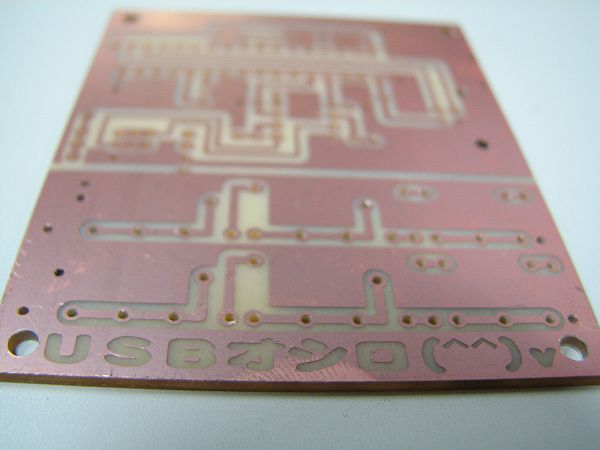

早速穴あけてみました♪
全然だいじょ～ぶじゃん♪♪♪
ほら。
指紋がついちゃってますけど、テストですから(^^ゞ
しっかしエッチングってきれいにできるもんですよね(^^)
基板のきれっぱしでキーホルダー作ってみたくなる気持ちがわかりますね（笑
紙ヒコーキのキーホルダーでも作りましょうか（爆
さてさて♪
プリント基板が完成したので、次は電子パーツを載せてハンダ付けです。
これは おだ。さんがはりきってますので、お任せです(^^)
ってか、数日しかたってないのに回路図読めるようになってる おだ。さんって(〃 ・・)ノ
回路図みながら、基板パターンも読めてるし(ーー;)
毎度のことですが、末恐ろしいヤツでございます（笑
